一、行业现状概述


随着电信技术的飞速发展，电信网络结构日益复杂，作为通信系统的动力组成部分，即通信系统的心脏--通信电源的重要性也日益体现出来。传统通信电源无论从供电方式或是从电源设备的技术性能指标方面看，都远远满足不了日新月异的电信网的技术要求。从电力的重要性角度来说，电源是通信网中必不可少的重要组成部分，其供电质量的好坏，直接关系到整个电信网的畅通。它是整个电信网的动力源，有人形象地把电力比喻为通信网的“心脏”。


通信网对电力的基本要求是：可靠、稳定、高效率，而且体积小。


二、客户负载特征描述


鉴于现在通信网络机房内的绝大多数IT设备，比如服务器、路由器、交换机、光端机、网关、磁盘阵列机和通信设备等，所允许的瞬间供电中断时间仅为0.01-0.02秒左右。这就意味着: 对于关键性的通信负载系统而言,在运行中如果出现0.02秒以上“瞬间供电中断”的故障时,就会造成“网络瘫痪”事故发生。一旦网络瘫痪后, 要想让整个网络重新恢复正常工作往往需耗时几十分钟--几小时。显而易见,由此会给用户带来巨大的经济损失。基于上述原因，我们必须考虑消除可能出现在UPS输出供电系统中的”单点瓶颈”故障隐患,确保对这些关键性IT负载设备供电的连续性。


三、解决方案

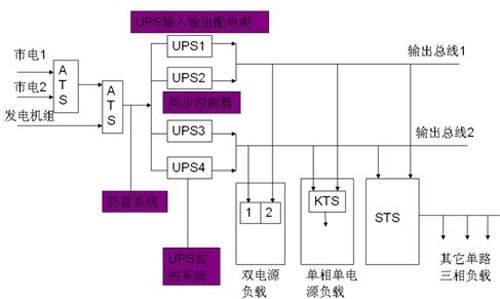

1 、IDC机房UPS电源系统配电方案

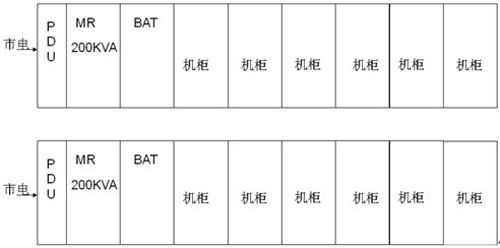

集中供电方式：

2 、基站UPS供电解决方案


（1）直流供电

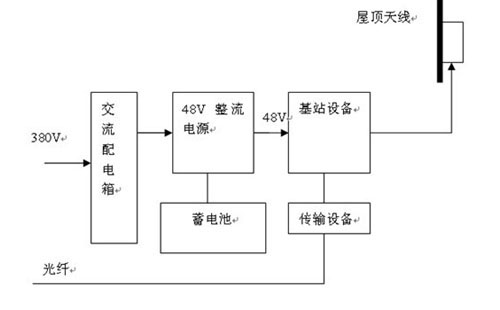

宏基站：采用室内48V整流电源/室外型一体化通信电源系统供电。

（2 ）室内覆盖集中供电方案

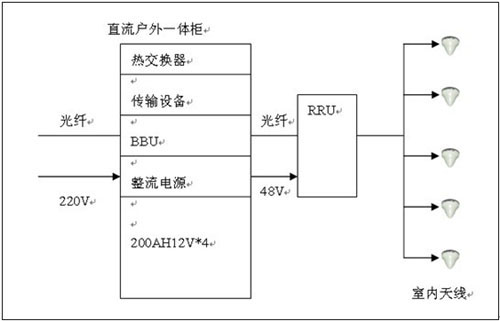

直流拉远：RRU距离机房在100米以内，采用室外型一体化通信电源系统

（3）室内覆盖/室外覆盖集中供电方案

（4）室内覆盖分散供电

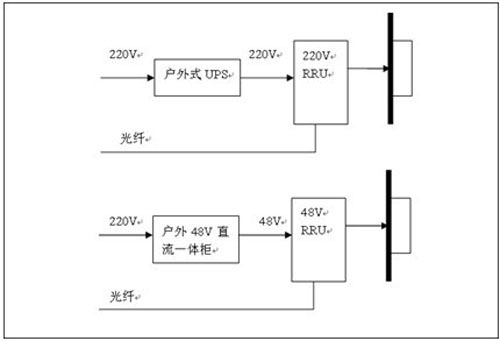

独立供电：采用室外型一体化UPS供电、直流UPS供电（交直流复合供电模式）、户外型48V直流供电

（5）室外覆盖独立供电

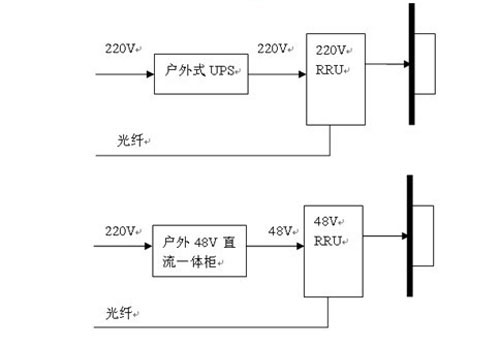

RRU距离机房超过1500米，BBU就近独立接市电，RRU采用独立供电模式：采用室外型一体化UPS供电、直流UPS供电（交直流复合供电模式）、户外型48V直流供电。

交流拉远：适用于RRU距离机房在1500米内，采用逆变器供电方式（将机房48V电源逆变为交流220V实现拉远平稳供电），与直流拉远比较，该方式最大的优点是降低电源传输损耗。
